205釜用機械密封

205釜用機械密封訂貨前必須詳細提供配套設備的軸徑、壓力、溫度、轉速、密封介質、旋向。根據參數、正確選擇相應型號的機械密封及所有材料。
訂購熱線：0317-8309525

　　205、206、207型系軸向雙端面、多彈簧、外流、傳動套傳動的釜用機械密封。205系非平衡型，206系大氣端平衡型，207系雙端平衡型。本型號目前有HG5-748-78標準（簡稱78標）和HG2098-91標準（簡稱91標），其安裝尺寸不同，選用時請注意。安裝法蘭的密封分平面（Ⅰ）型與榫槽面（Ⅱ）型兩種。請?jiān)跇?biāo)定型號后加注。也可按用戶尺寸要求加工。

205釜用機械密封

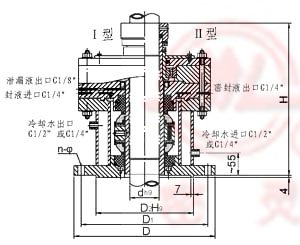

205、206、207型機械密封

205,206,207型機械密封主要尺寸

d 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 140 150 160 170 180 190 200
D 78標 185 205 205 235 235 235 235 235 260 260 260 290 290 290 315 315 315 370 370 370 405 405 405 435 435 485 485 485
91標 205 235 235 235 260 260 260 260 315 315 315 315 370 370 370 370 370 435 435 435 435 485 485 485 485 485 540 540 540
206 215 215 215 245 245 245 245 280 280 280 280 335 335 335 335 335 405 405 405 405 460 460 460 460 460 520 520 520
207 230 230 230 270 270 270 270 300 300 300 300 360 360 360 360 360 425 425 425 425 485 485 485 485 485 555 555 555
D1 78標 160 170 170 200 200 200 200 200 225 225 225 255 255 255 280 280 280 320 320 320 355 355 355 395 395 445 445 445
91標 205 200 200 200 225 225 225 225 280 280 280 280 335 335 335 335 335 395 395 395 395 445 445 445 445 445 495 495 495
206 180 180 180 210 210 210 210 240 240 240 240 295 295 295 295 295 355 355 355 355 410 410 410 410 410 470 470 470
207 190 190 190 220 220 220 220 250 250 250 250 310 310 310 310 310 370 370 370 370 430 430 430 430 430 490 490 490
D2 78標 116 135 135 164 164 164 164 164 188 188 188 220 220 220 245 245 245 270 270 270 312 312 312 353 353 403 403 403
91標 205 164 164 164 188 188 188 188 245 245 245 245 298 298 298 298 298 353 353 353 353 403 403 403 403 403 462 462 462
206 149 149 149 175 175 175 175 203 203 203 203 259 259 259 259 259 312 312 312 312 363 363 363 363 363 421 421 421
207 149 149 149 175 175 175 175 203 203 203 203 259 259 259 259 259 312 312 312 312 363 363 363 363 363 421 421 421
n-φ 78標 4 -φ14 4 -φ18 8 -φ18 12 -φ18 12 -φ23 12 -φ26
91標 205 8 -φ18 12 -φ18 12 -φ23 16 -φ23
206 6 -φ14 8 -φ23 12 -φ23 12 -φ25 16 -φ26
207 8 -φ23 8 -φ25 12 -φ25 12 -φ30 16 -φ30 16 -φ33
H 205 304 310 315 320 330 358 367 370 382 400 410 420
206 316 322 327 332 342 370 379 382 394 412 420 430
207 328 334 339 344 354 382 391 394 406 424 430 440

釜用機械密封訂貨、使用、安裝
1、訂貨前必須詳細提供配套設備的軸徑、壓力、溫度、轉速、密封介質、旋向。
2、根據參數、正確選擇相應型號的機械密封及所有材料。
3、使用壓力高于0.8MPa，許配套平衡罐。
4、介質溫度高于200℃要選用雙冷卻結構。
5、軸的軸向串動不大于±0.5mm。徑向擺動不大于0.5mm。
6、安裝機械密封的法攔與軸線不垂直度允許0.05mm。
7、安裝機械密封部位的軸制造公差為在d4粗糙度。
8、機械密封安裝后應用水試運轉24小時后再正是投料生產。
