204B釜用機械密封

204B釜用機械密封軸的軸向串動不大于±0.5mm。徑向擺動不大于0.5mm。安裝機械密封的法攔與軸線不垂直度允許0.05mm。安裝機械密封部位的軸制造公差為在d4粗糙度。
訂購熱線：0317-8309525

結構：小彈簧、單端面、平衡型 壓力：0-0.6Mpa 溫度：-40--200℃ 轉速：≤500轉/分 軸徑：30-110mm 適用介質：酸、堿、油高分子懸浮液 STRUCTURE:END SURFACE SMALL SPRING NON-BALANCED MECHHANICAI SEAL PRESSURE:0-0.6Mpa TEMPERATURE:-40-200℃ ROTATIONAL VELOCITY:≤ 500RPM SHAFT:30-110MM MEDIA:ACID,ALKALI,OIL AND HIGH- MOLECULAR SUSPENSION
204B釜用機械密封

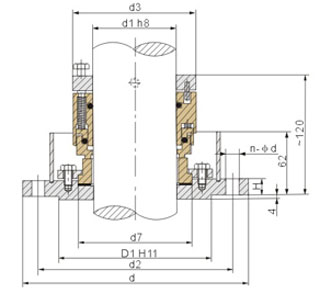

204B釜用機械密封 裝配尺寸
規格/尺寸 d1 (h8) d3 d7 D1 (H11) D2 D H n-Φc
204B-30 30 67 50 116 150 185 16 4-Φ18
204B-40 40 77 64 135 170 205 16 4-Φ18
204B-50 50 87 74 164 200 235 16 8-Φ18
204B-60 60 98 85 164 200 235 16 8-Φ18
204B-65 65 103 91 164 200 235 16 8-Φ18
204B-80 80 118 110 188 225 260 16 12-Φ18
204B-95 95 128 119 220 225 290 16 12-Φ18
204B-100 100 138 132 245 280 315 16 12-Φ18
204B-110 110 148 140 245 280 315 16 12-Φ18
204B-120 120 158 158 245 280 315 22 12-Φ18
204B-130 130 168 168 245 280 315 22 12-Φ18
204B-140 140 178 180 245 280 315 22 12-Φ18
204B-150 150 188 190 285 320 360 25 12-Φ18
204B-160 160 198 200 285 320 360 25 12-Φ18
204B-180 180 218 220 285 320 360 25 12-Φ18

 釜用機械密封訂貨、使用、安裝
1、訂貨前必須詳細提供配套設備的軸徑、壓力、溫度、轉速、密封介質、旋向。
2、根據參數、正確選擇相應型號的機械密封及所有材料。
3、使用壓力高于0.8MPa，許配套平衡罐。
4、介質溫度高于200℃要選用雙冷卻結構。
5、軸的軸向串動不大于±0.5mm。徑向擺動不大于0.5mm。
6、安裝機械密封的法攔與軸線不垂直度允許0.05mm。
7、安裝機械密封部位的軸制造公差為在d4粗糙度。
8、機械密封安裝后應用水試運轉24小時后再正是投料生產。
