104型機械密封

104型機械密封適用范圍密封腔壓力：P≤0～0.6MPa,密封腔溫度：t=-20℃～80(150)℃,線速度：Vg≤8m/s.
訂購熱線：0317-8309525

104型機械密封
適用范圍
密封腔壓力：P≤0～0.6MPa
密封腔溫度：t=-20℃～80(150)℃
線速度：Vg≤8m/s


104型機械密封
■單端面
■非平衡型密封
■橡膠波紋管

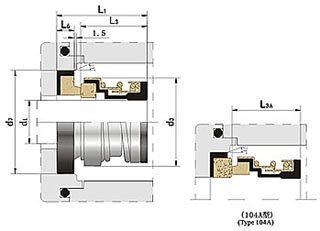

104 裝配尺寸 (mm)

規格\ 尺寸 d1
(h6)

d3
(max)

 d7
(H8)		 L1
(±0.5)		 L3 L3A L6
104-12 12 22.5 24 20.0 14.4 15.0 4.0
104-14 14 25.0 26 25.0 18.0 19.0 5.0
104-15 15 27.0 28 25.0 18.0 19.0 5.0
104-16 16 27.0 28 25.0 18.0 19.0 5.0
104-17 17 30.5 34 25.0 18.0 19.0 5.0
104-18 18 30.5 34 25.0 18.0 19.0 5.0
104-19 19 33.0 36 25.0 18.0 19.0 5.0
104-20 20 33.0 36 25.0 18.0 19.0 5.0
104-22 22 36.5 38 25.5 18.5 19.5 5.0
104-25 25 40.0 41 37.0 28.0 29.0 7.0
104-30 30 46.0 46 37.0 28.0 29.0 7.0
104-35 35 51.0 51 37.0 28.0 29.0 7.0
104-40 40 57.0 60 40.0 29.5 30.5 8.5
104-45 45 64.5 65 40.0 29.5 31.0 8.5
104-50 50 71.0 70 45.0 33.5   9.5
104-55 55 75.5 75 45.0 33.5   9.5
